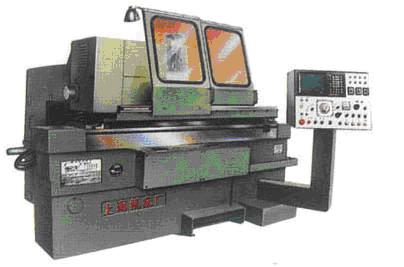

主要用途：
本机床砂轮架斜置，砂轮轴线对工件轴线夹角为30°，整个砂轮架按斜置方向进给。本机床采用双砂轮磨削工件，能一次磨出工件的相应的加工面，效率很高。主要用于磨削带轴肩的零件，特别适用于汽车行业转向节，齿轮轴，车轴等带轴肩零件的大批量生产。
结构特征：
a、本机床采用FANUC Position Mate-Model D型单轴数控系统，用来控制砂轮架的进退和切入进给。具有CRT中文显示和MDI数据输入键盘。
b、头架由交流电机变频无级调速带动工件旋转。
c、液压控制头架主轴移动，实现工件轴肩自动对刀，工件尺寸自动测量采用MARPOSS单向对刀仪及径向主动测量仪。
d、采用大颗粒单点金刚石或金刚刀片对砂轮进行自动仿形修整，修整后的自动补偿。
e、砂轮主轴系统采用动静压轴承。
f、砂轮卡盘可夹持单片或多片砂轮，最大夹持宽度175mm，砂轮最大直径φ750mm，砂轮线速度45m/sec。
g、机床具备自动监控及可靠的连锁装置。
主要技术规格及参数：
主要规格
|
最大磨削直径×最大磨削长度 |
φ320×500mm |
加工范围
|
中心高 |
180mm |
|
顶尖距 |
500mm |
|
最大可磨外圆直径 |
不用中心架 |
320mm |
|
可磨最大工件重量 |
150Kg |
|
|
|
|
头架
工作台
|
工作台最大回转角度 |
顺时针3°，逆时针6° |
|
最大纵向移动量 |
mm |
|
工作台速度范围 |
m/min |
砂轮架
|
砂轮架进给丝杆行程量 |
310mm（斜向） |
|
砂轮架最小脉冲当量 |
0.001mm |
|
砂轮架斜方向最小切入速度 |
0.1mm/min |
|
砂轮直径（外径×宽度×内径） |
750mm外径 |
|
砂轮转速 |
1145r/min |
|
砂轮线速度 |
45m/s |
机床电机总功率 18.63KW
机床外形尺寸和净重
|
长×宽×高 |
2250×1950×1590mm |
|
净重 |
5940Kg |
机床装箱尺寸和毛重
|
长×宽×高(mm) |
毛重（Kg） |
|
＃1、2900×2700×2050 |
5840 |
|
＃2、2900×1900×2150 |
2600 |
|
